Montageanleitung
Hier findest du eine Montageanleitung,
um dein eigenes AdventureControl Modul zu bauen
Alle benötigten Dateien (3D-Druck sowie Gerber zur Platinenerstellung) findest du
hier (auf printables.com)
Gehäuse
Setze 4 Gewindeeinsätze (Heat-Set Inserts) in die oberen Öffnungen der 4
Bohrungen im Gehäuse ein. Falls du ein Display verwendest, setze es in den
entsprechenden Schlitz ein (auf die Ausrichtung achten!) und fixiere es
(ich habe dafür Heißkleber verwendet).
Achte beim Schließen darauf, dass die Öffnungen im Deckel über dem ESP liegen.
Schraube den Deckel mit 4 M3x6-Senkkopfschrauben fest (auch längere Schrauben sind möglich).
Elektronik
Schließe das Display (optional) und die Ausgänge gemäß den Schaltbildern an.
Die Farben entsprechen denen der von mir erstellten Standard-Benutzeroberfläche.
Falls du diese nutzen möchtest ist es sinnvoll, auch die Ausgänge in diesen Farben zu verkabeln).
Je nach Anwendungszweck empfiehlt es sich, die Ausgänge mit Steckverbindern zu versehen.
Ich habe dafür 2-polige JST-SM-Stecker verwendet.
Hinweis:
Sowohl die Platine als auch das Gehäuse sind so konstruiert,
dass das WLAN-Modul des ESP nach unten zeigt (siehe Bilde am Ende der Seite) !

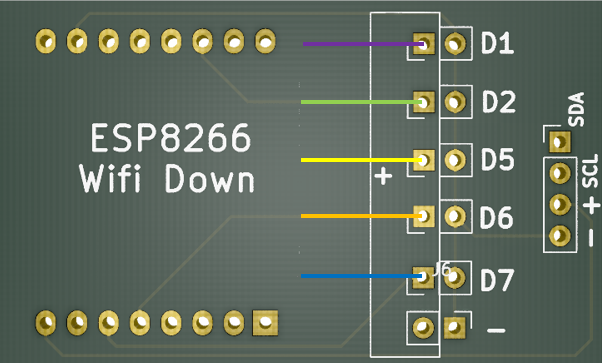

Mit Platine

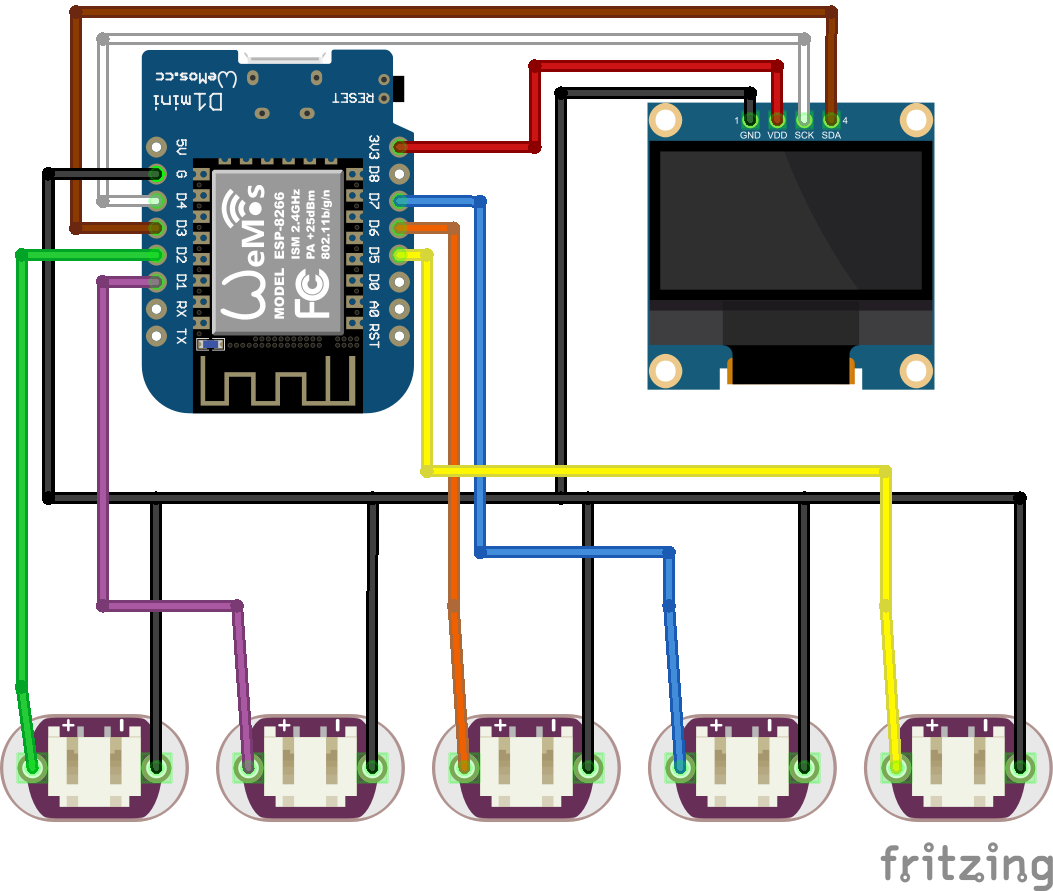

Ohne Platine
Pinbelegung
Verwendung
GPIO
Digital
Farbe
Display VCC
3v3
-/-
rot
Display Gnd
GND
-/-
schwarz
Display SCL /SCK
GPIO 2
D4
weiss
Display SDA
GPIO 0
D3
braun
Out 1 +
GPIO 4
D2
grün
Out 1 -
GND
-/-
schwarz
Out 2 +
GPIO 5
D1
lila
Out 2 -
GND
-/-
schwarz
Out 3 +
GPIO 12
D6
orange
Out 3 -
GND
-/-
schwarz
Out 4 +
GPIO 13
D7
blau
Out 4 -
GND
-/-
schwarz
Out 5 +
GPIO 14
D5
gelb
Out 5 -
GND
-/-
schwarz
Bilder:
